高岭土国家标准详细检测方法

①称取100.0g试样,*至0.2g,放于适当容器中,加10%(m/m)六偏磷酸钠溶液10ml、水400ml,浸泡10min,将容器置于搅拌机下以1200r/min搅拌30min,水冲净搅拌叶片后取出容器。

②将容器内悬浮液全部倒入置于水池内的旋转筛中,净洗容器,并控制水压在0.03～0.05MPa范围内,连续冲洗筛内残余物,直到筛座下溢出清水止。将试样筛从筛座上取下,于105±2℃的恒温干燥箱内烘1h,取出冷却,用毛筛刷出筛中残余物,进行称量(*到0.1mg)。

③结果计算:筛余物含量X3(%)按下式进行计算:X3=(m/m0)×100。式中:m,筛余物质量,gm0,试样质量,g。结果表示至三位小数。

④复验规则:同一试样两次测定结果的平均相对误差≯25%,当测定结果在允许误差范围内时,取其算术平均值为试验报告值;如测定结果超过允许误差,应另行称样复验,复验结果与原测定之任一结果的平均相对误差≯25%时,取其算术平均值作为试验报告值。

主要检测项目

化学检测，物理检测，项目相同高岭土（二氧化硅、氧化铁、二氧化钛、氧化铝、氧化钙、氧化镁、氧化钾、氧化钠、氧化锰、三氧化硫、灼烧失量、铜）（PH值、二苯胍吸着率、粒度、白度、吸附水、筛余物）GB／T14565－1993高岭土化学分析方法DZG93-05非金属矿(高岭土)化学分析方法GB/T14564－1993高岭土物理性能试验方法.

部分检测标准

DZ/T0206-2002高岭土、膨润土、耐火粘土矿产地质勘查规范GB/T14563-2008高岭土及其试验方法JC/T2098-2012高岭土术语和定义QB/T1635-1992日用陶瓷高岭土。

质纯的高岭土具有白度高、质软、易分散悬浮于水中、良好的可塑性和高的粘结性、优良的电绝缘性能；具有良好的抗酸溶性、很低的阳离子交换量、较好的耐火性等理化性质。因此高岭土已成为造纸、陶瓷、橡胶、化工、涂料、医药和国防等几十个行业所必需的矿物原料。高岭土在造纸工业的应用十分广泛。主要有两个领域，一个是在造纸（或称抄纸）过程中使用的填料，另一个是在表面涂布过程中使用的颜料。

高岭土主要成分检测是？

高岭土成分检测一般只分析硅、铝、铁、钛、钾、纳的氧化物和烧失量。

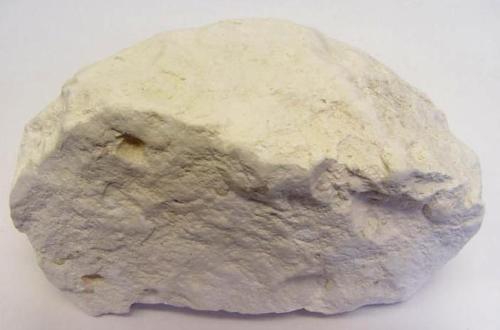

高岭土组成成分

高岭土类矿物是由高岭石、地开石、珍珠石、埃洛石等高岭石簇矿物组成，主要矿物成分是高岭石。

高岭石的晶体化学式为2SiO2-Al2O3-2H2O，其理论化学组成为46.54%的SiO2，39.5%的Al2O3，13.96%的H2O。高岭土类矿物属于1:1型层状硅酸盐，晶体主要由硅氧四面体和绍氢氧八面体组成。

其中硅氧四面体以共用顶角的方式沿着二维方向连结形成六方排列的网格层，各个硅氧四面体未公用的尖顶氧均朝向一边；由硅氧四面体层和招氧八面体层公用硅氧四面体层的尖顶氧组成了1:1型的单位层。
