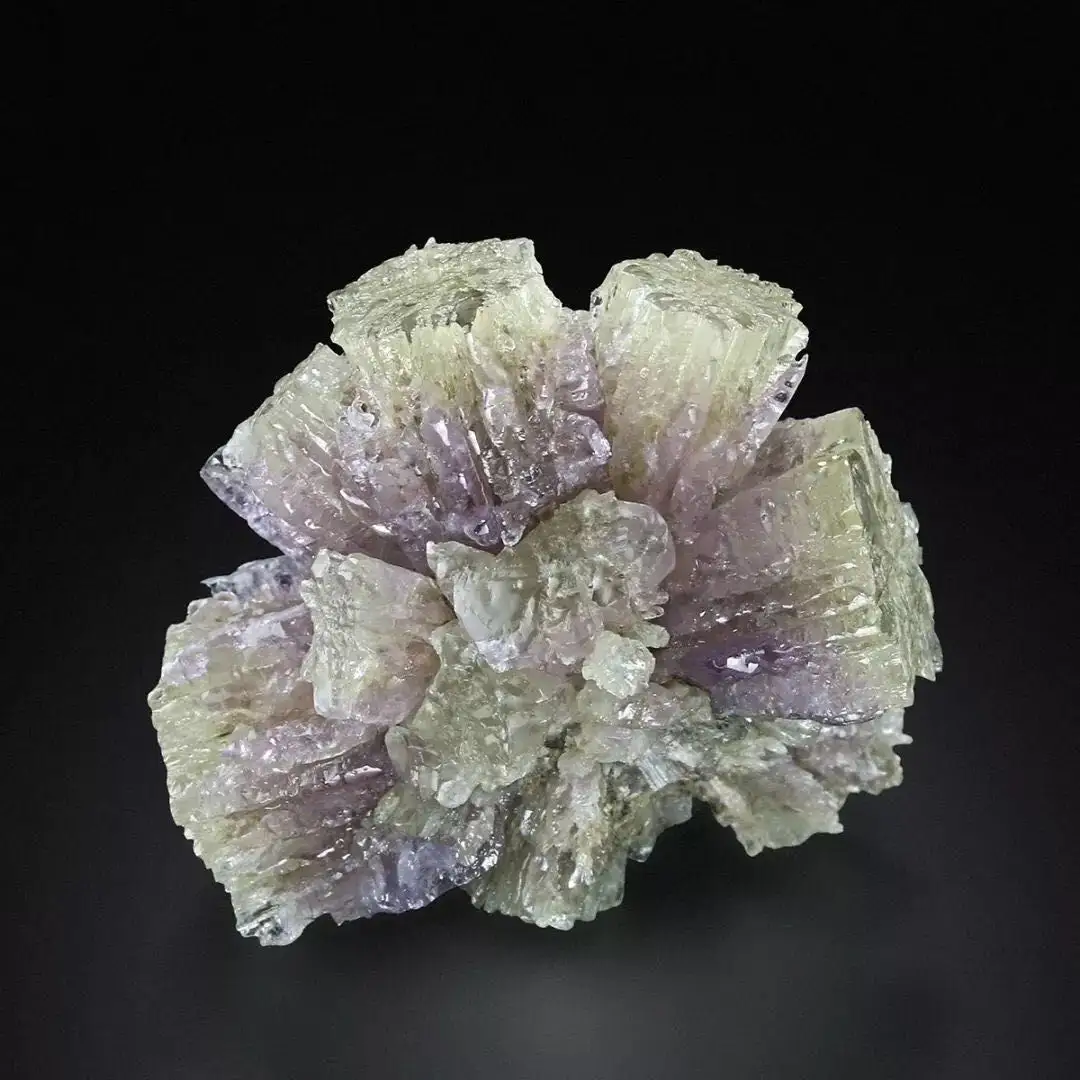

霞石便是*常见和*主要的似长石矿物，它为含钠和钾的铝硅酸盐。霞石的晶体一般呈六方柱状、短柱状或厚板状，晶体聚集在一起成粒状、块状。颜色一般为灰白，也可以是浅色的黄、绿、褐、蓝、红等。它们具有玻璃样的光泽，因为断裂处会呈现出油脂样的光泽，故又称脂光石。

霞石是一种含有铝和钠的硅酸盐。无色或白色，有时也呈灰色、绿色或红色。有玻璃光泽，断口呈脂肪光泽。摩氏硬度5.5-6，比重2.55-2.66。可用来炼铝，制造玻璃和陶器等。化学组成为KNa3【AISiO4】4，晶体属六方晶系的架状结构硅酸盐矿物。是*主要的似长石矿物。主要产于与正长岩有关的碱性侵入岩、火山岩及伟晶岩中。主要用于玻璃和陶瓷工业，也可作为提炼铝的原料。

霞石用途

主要产于与正长岩有关的碱性侵入岩、火山岩及伟晶岩中。在挪威、瑞典、俄罗斯的科拉半岛和伊尔门山、肯尼亚和罗马尼亚都有著名产地。主要用于玻璃和陶瓷工业，也可作为提炼铝的原料。

霞石用作坯用原料除节能外，有如下独特作用。我们认为这些独特作用，有助于提高中国陶瓷产品的档次和品位。

霞石在釉面砖坯体中的特殊作用：釉面砖由于烧成温度低，坯体瓷化温度低吸水率高，易造成水晶坯体膨胀系数过低釉面开裂和坯体吸湿膨胀，坯体反弹及釉面剥落等致命弱点。霞石粉用于釉面砖坯体中，有助于提高低温坯体的瓷化程度，改善坯体膨胀系数。加固坯釉结合程度，拓宽釉面砖使用范围、增大销售额等作用。

霞石在耐磨砖及抛光砖坯体中的独特作用：耐磨砖和抛光砖同属于玻化砖。霞石粉的加入有以下几点重要作用：a.提高传质和传热速度，有助于水分及烧失的外排和热的扩散，有助于快速干燥和快速烧成；b.相对较高的铝含量，有助于拓宽烧成温度范围，减少变形等质量缺陷；c.钾、钠的高度互熔，使坯体呈半透明状，使耐磨砖及抛光砖有独特的质感；d.钾、钠对坯体着色有利，能丰富产品花色品种，减少色料用量；e.霞石还能克服抛光砖抛后反弹的质量缺陷。

霞石在外墙砖坯体中的独特作用：霞石在外墙砖坯体中也有以下几点独特作用：a、引入霞石、滑石、硅灰石的外墙砖坯体，在烧成过程中会产生自释釉现象，这种自释釉呈亚光透明状。用该外墙砖装饰墙面具有独特的质感和光感；b、用渗有霞石的配方生产外墙砖用文化石，更加逼似天然花岗岩、细晶岩和辉绿岩。

霞石在卫生洁具坯体中的独特作用：传统卫生洁具干燥周期长，烧成周期长，烧成温度高。霞石的加入能提高泥浆的比重和流速，加快石膏对水分的吸收，以及水分的外排，并能提高坯体的挺性，霞石对降低卫生洁具烧成温度、烧成周期的瓷体的透明度也有独特作用。

霞石在高档日用瓷中的独特作用：高档滑石瓷和骨灰瓷是中央办公厅指定外交专用瓷，霞石有助于MgO、P2O5在玻璃相中的溶解和分散，使其晶体细小，从而达到高的透光度，使外观精美，内涵丰富。

霞石在低温釉料中的作用：霞石与硼镁石、铅锌矿低温熔烧及锂长石相结合，可以配制出纯生1120～1180℃烧成各种釉料，并能使白釉细腻柔和、质感丰富。

霞石在熔块生产中的应用：用霞石替代钾、钠长石烧制熔块，可以少用或不用纯碱硝石，从而减轻了纯碱硝石对炉壁耐材的侵蚀。此外，还可以避免有毒气体NO等的排放。

霞石鉴定特征

产于岩石中的新鲜霞石不易用肉眼识别，有时像碱性长石，有时像石英，*易混淆。但霞石往往具有油脂光泽，又无完好的解理，可借此与长石相区别。霞石时常含某些染色的斑点，较易风化，如发现颗粒的周围或裂缝中有杂色蚀变物存在时，往往为霞石而非石英。此外，如将霞石粉末置于试管中，加浓HCl煮沸几分钟后，则残渣中将有胶状物出现，据此亦可与石英相区别。

在偏光显微镜单偏光镜下无色透明，常因分化而混浊，*低突起，无解理或解理不完全；正交偏光镜下，干涉色*高位Ⅰ级灰，一轴晶负光性，一般无双晶。与堇青石相似，可以根据产状区别。
