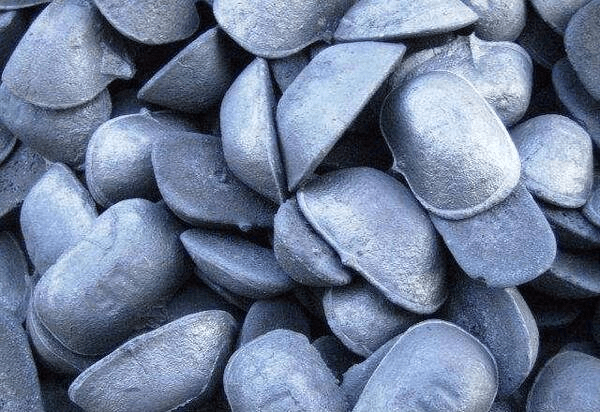

1.生铁：

生铁中除铁外，还含有碳、硅、锰、磷和硫等元素。这些元素对生铁的性能均有一定的影响。

碳（C）：碳在生铁中以两种形态存在，一种是游离碳（石墨），主要存在于铸造生铁中，另一种是化合碳（碳化铁），主要存在于炼钢生铁中，碳化铁硬而脆，塑性低，含量适当可提高生铁的强度和硬度，含量过多，则使生铁难于削切加工，这就是炼钢生铁切削性能差的原因。石墨很软，强度低，它的存在能增加生铁的铸造性能。

硅（Si）：硅能促使生铁中所含的碳分离为石墨状，能去氧，还能减少铸件的气眼，能提高熔化生铁的流动性，降低铸件的收缩量，但含硅过多，也会使生铁变硬变脆。

锰（Mn）：锰能溶于铁素体和渗碳体。在高炉炼制生铁时，含锰量适当，可提高生铁的铸造性能和削切性能，在高炉里锰还可以和有害杂质硫形成硫化锰，进入炉渣。

磷（P）：磷属于有害元素，但磷可以使铁水的流动性增加，这是因为硫降低了生铁熔点，所以在有的制品内往往含磷量较高。然而磷的存在又使铁增加硬脆性，优良的生铁含磷量应少，有时为了要增加流动性，含磷量可达1.2%。

硫（S）：硫在生铁中是有害元素，它促使铁与碳的结合，使铁硬脆，并与铁化合成低熔点的硫化铁，使生铁产生热脆性降低铁液的流动性，顾含硫高的生铁不适于铸造细件。铸造生铁中硫的含量规定*多不得超过0.06%（车轮生铁除外）。

2．钢：

钢中除含碳以外，还含有少量锰(Mn)、硅(Si)、硫(S)、磷(P)、氧（O）、氮（N）和氢（H）等元素。这些元素并非为改善钢材质量有意加入的，而是由矿石及冶炼过程中带入的，故称为杂质元素。这些杂质对钢性能是有一定影响，为了保证钢材的质量，在国家标准中对各类钢的化学成分都作了严格的规定。

硅（Si）：硅是炼钢时作为脱氧剂而加入钢中的元素。硅与钢水中的FeO能结成密度较小的硅酸盐炉渣而被除去，因此硅是一种有益的元素。硅在钢中溶于铁素体内使钢的强度、硬度增加，塑性、韧性降低。镇静钢中的含硅量通常在0.1%～0.37%，沸腾钢中只含有0.03%～0.07%。由于钢中硅含量一般不超过0.5%，对钢性能影响不大。

锰（Mn）：锰是炼钢时作为脱氧剂加入钢中的。由于锰可以与硫形成高熔点(1600℃)的 MnS，一定程度上消除了硫的有害作用。锰具有很好的脱氧能力，能够与钢中的FeO成为MnO进入炉渣，从而改善钢的品质，特别是降低钢的脆性，提高钢的强度和硬度。因此，锰在钢中是一种有益元素。一般认为，钢中含锰量在0.5%～0.8%以下时，把锰看成是常存杂质。技术条件中规定，优质碳素结构钢中，正常含锰量是0.5%～0.8%；而较高含锰量的结构钢中，其量可达0.7%～1.2%。

磷（P）：磷是由矿石带入钢中的，一般说磷也是有害元素。磷虽能使钢材的强度、硬度增高，但引起塑性、冲击韧性显著降低。特别是在低温时，它使钢材显著变脆，这种现象称"冷脆"。冷脆使钢材的冷加工及焊接性变坏，含磷愈高，冷脆性愈大，故钢中对含磷量控制较严。高级优质钢： P＜0.025%；优质钢： P＜0.04%；普通钢： P＜0.085%。

硫（S）：硫来源于炼钢的矿石与燃料焦炭。它是钢中的一种有害元素。硫以硫化铁(FeS)的形态存在于钢中，FeS和Fe形成低熔点(985℃)化合物。而钢材的热加工温度一般在1150℃～1200℃以上，所以当钢材热加工时，由于 FeS化合物的过早熔化而导致工件开裂，这种现象称为“热脆”。含硫量愈高，热脆现象愈严重，故必须对钢中含硫量进行控制。高级优质钢：S＜0.02%～0.03%；优质钢：S＜0.03%～0.045%；普通钢：S＜0.055%～0.7%以下。

氧（O）：氧在钢中是有害元素。它是在炼钢过程中自然进入钢中的，尽管在炼钢末期要加入锰、硅、铁和铝进行脱氧，但不可能除尽。氧在钢中以FeO、MnO、SiO2、Al2O3等夹杂形式，使钢的强度、塑性降低。尤其是对疲劳强度、冲击韧性等有严重影响。

氮（N）：铁素体溶解氮的能力很低。当钢中溶有过饱和的氮，在放置较长一段时间后或随后在200℃～300℃加热就会发生氮以氮化物形式的析出，并使钢的硬度、强度提高，塑性下降，发生时效。钢液中加入Al、Ti或V进行固氮处理，使氮固定在AlN、TiN或VN中，可消除时效倾向。

氢（H）：钢中溶有氢会引起钢的氢脆、白点等缺陷。白点常在轧制的厚板、大锻件中发现，在纵断面中可看到圆形或椭圆形的白色斑点；在横断面上则是细长的发丝状裂纹。锻件中有了白点，使用时会发生突然断裂，造成不测事故。因此，化工容器用钢，不允许有白点存在。氢产生白点冷裂的主要原因是因为高温奥氏体冷至较低温时，氢在钢中的溶解度急剧降低。当冷却较快时，氢原子来不及扩散到钢的表面而逸出，就在钢中的一些缺陷处由原子状态的氢变成分子状态的氢。氢分子在不能扩散的条件下在局部地区产生很大压力，这压力超过了钢的强度*限而在该处形成裂纹，即白点。
