应力控制和应变控制模式下304奥氏体不锈钢的应变强化
日期:2022-05-05 13:46:27浏览:0

奥氏体不锈钢凭借其优异的力学性能,尤其是良好的低温特性,使其得到了越来越广泛的应用.同时,奥氏体不锈钢屈服强度低,而抗拉强度高,具有较大的塑性裕量,可牺牲奥氏体不锈钢的部分塑性来提高其屈服强度,进而降低奥氏体不锈钢压力容器的设计壁厚,已成为节约制造成本及运输成本、提高经济效益的重要手段[1G3].这一过程通常被称为奥氏体不锈钢的应变强化.目前,美国机械工程师学会压力容器标准 ASMEVIIIG1-2013、欧洲标准ISO 21009G1:2008 及 澳 大 利 亚 国 家 标 准 AS1210:2010均提及了该技术.中国锅炉压力容器技术委员会于2015年4月30日发布«固定式真空绝热深冷压力容器 第7部分:内容器应变强化技术规定»征求意见函,2016年9月30日发布其报批稿.采用应变强化技术来降低产品的成本成为产品竞争的一大优势,各个标准都对运用该技术在材料的选择上进行了规定,对国外材料进行了限制.同时,采用应力控制还是采用应变控制进行应变强化对材料的安全裕度及控制指标都会有不同的影响[4G5].笔者采用国产304奥氏体不锈钢,分别研究了应力控制及应变控制模式下304奥氏体不锈钢应变强化前后的力学性能,为应变强化技术的应用提供参考.


1 试样制备与试验方法

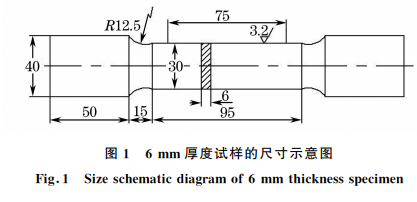

试验材料选用国产304不锈钢,试验方法依据GB/T228.1-2010«金属材料 拉伸试验 第1部分:室温试验方法»进行.考虑到待测试样几何尺寸的影响,制作了不同尺寸规格的试样,其中6mm 厚度试样尺寸如图1所示.


分享:应力控制和应变控制模式下304奥氏体不锈钢的应变强化


拉伸过程分别采用应变控制和应力控制两种模 式:应变控制模式为,当试样拉伸产生的应变达到试 验设定值时加载停止;应力控制模式为,当试样拉伸 产生的应力达到试验设定值时加载停止.有学者研 究认为试样的原始标距对试样的塑性指标有一定的 影响[6],为了试验的准确性,将标距与横截面积尺寸 不符合标准规定的试样依据 GB/T17600.2-1998 «钢的伸长率换算 第2部分:奥氏体钢»进行换算.


2 试样初始力学性能测试

对该批试样原始板材的力学性能进行测试,结果见表1.依据 GB24511-2009«承压设备用不锈钢钢板及钢带»,304 不锈钢的屈服强度下限值为205MPa,抗拉强度下限值为520 MPa,断后伸长率

为不低于40%.试验结果表明,该批次304不锈钢板满足 GB/T119.1-2000的要求,但是不同规格钢板的强度指标及塑性指标差异较大.

分享:应力控制和应变控制模式下304奥氏体不锈钢的应变强化


3 应力控制模式下材料应变强化试验

3.1 应力控制数值的选择

应力控制数值主要考虑适当利用材料的塑性储备,同时保证材料的塑性满足标准的要求.传统的设计方法主要考虑在弹性范围内利用材料的特性,考虑消耗材料的部分塑性指标,应参考弹塑性的设计方法.中国的压力容器分析设计标准JB4732-1995及澳大利亚的压力容器标准 AS1210:2010在弹塑性设计方法时均提出保证材料的屈服强度与抗

拉强度的比值(屈强比)小于 0.8 是安全的.依据GB24511-2009的规定,304不锈钢的抗拉强度下限值为520MPa,以材料的屈强比0.8作为限制条件来确定应力控制的数值,结果为416MPa;保守起见,在试验时选取410MPa作为应力控制的数值.

3.2 应力控制拉伸试验结果

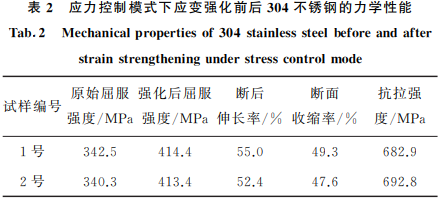

将试样缓慢拉伸至截面拉应力为410 MPa,此时将试验机保压直至应变趋于稳定后卸载,之后重新从零加载至试件断裂;试件力学性能结果见表2.2个试样在应力控制模式下强化至410MPa的应力时对应的变形分别为1.436mm 及1.602mm,对应的应变 分 别 为 2.87% 及 3.20%,应 变 数 值 较 低.2个试样应力控制的应变强化前屈服强度分别为342.5 MPa及340.3 MPa,强化后均达到预期强化屈服 强 度 数 值 410 MPa,分 别 为 414.4 MPa 及413.4MPa,说明该方法可以准确控制材料应变强化后的屈服强度,同时应变强化后试样的塑性指标也满足标准要求.

分享:应力控制和应变控制模式下304奥氏体不锈钢的应变强化


4 应变控制模式下材料应变强化试验

采用应力控制模式来应变强化304奥氏体不锈钢时应力达到410 MPa时,试样的应变仅为3%左右,且塑性指标满足标准要求.考虑在压力容器制造时,采用应变测量的方法更易实现,同时为了更深入研究材料在不同应变状态下力学性能的变化,对试样采用应变控制的模式进行更宽范围内的应变强化试验,本次应变控制的范围为3%~12%.

4.1 不同预应变量对材料屈服强度的影响

将试样缓慢拉伸至预设的应变值,此时将试验机保压直至应变趋于稳定后卸载,再重新将试样拉伸直至断裂,试验结果见表3.


分享:应力控制和应变控制模式下304奥氏体不锈钢的应变强化


由表3可知,只要进行一定应变量的应变强化,无论大小,强化后材料的屈服强度均比强化前有较大的提高,且随着预应变量从3%增大到12%,试样屈服强 度 增 加 的 数 值 也 增 大. 当 预 应 变 量 达 到11%时,材 料 的 屈 服 强 度 由 273.69 MPa 增 加 到568.54MPa,增加了108%.同时,不同的试样强化后的屈服强度差别也较大,1号及2号试样在预应变 量 为 3% 时,强 化 后 的 屈 服 强 度 数 值 达 到383.52MPa及384.55MPa,与8号及9号试样在预

应 变 量 为 10% 时,强 化 后 的 屈 服 强 度 数 值380.28MPa及385.64 MPa较为接近,说明采用应变控制模式来应变强化材料不能准确控制材料在强化后的屈服强度.

4.2 不同预应变量对材料塑性性能的影响

应变强化在提高材料屈服强度的同时消耗了材料的部分塑性,要全面评估应变强化对材料力学性能的影响就必须考虑应变强化对材料塑性的影响.通常用断面收缩率和断后伸长率来作为衡量材料塑性能力的指标,断后伸长率反映材料整体变形的能力,断面收缩率用来表征材料的局部变形能力,应变控制模式下应变强化后材料的塑性指标结果见表4.

由 表 4 可 知,随 着 应 变 强 化 量 从 4% 增 大 到12%,材料的断面收缩率和断后伸长率随之下降;且断后伸长率下降的速率大于断面收缩率下降的速率,说明应变对材料整体均匀变形的能力的影响大8% 时,试 样 的 断 后 伸 长 率 由 53.10% 下 降 到40.68%,该数值接近于 GB24511-2009中对断后伸长率不低于40%的要求,当预应变量超过 10%时,试样的断后伸长率已经不能满足标准的要求,因此用于制造应变强化的压力容器钢板在进行应变强化处理时应控制其应变值不可超过10%,否则其塑性储备将不能满足安全的需求.依据表4得出材料塑性损失随预应变量的变化趋势,如图2所示.于对材料局 部 变 形 能 力 的 影 响 .当 预 应 变 量 达 到8% 时,试 样 的 断 后 伸 长 率 由 53.10% 下 降 到40.68%,该数值接近于 GB24511-2009中对断后伸长率不低于40%的要求,当预应变量超过 10%时,试样的断后伸长率已经不能满足标准的要求,因此用于制造应变强化的压力容器钢板在进行应变强化处理时应控制其应变值不可超过10%,否则其塑性储备将不能满足安全的需求.依据表4得出材料塑性损失随预应变量的变化趋势,如图2所示.

分享:应力控制和应变控制模式下304奥氏体不锈钢的应变强化


5 结论

(1)将应力控制数值作为材料应变强化的控制指标,可以准确地控制材料应变强化后的屈服强度,同时应变强化后试样的塑性指标也满足标准要求.

(2)将应变控制数值作为材料应变强化的控制指标,不能准确地控制材料应变强化后的屈服强度;应变控制模式对材料整体变形能力的影响大于对材料局部变形能力的影响,在使用应变控制模式强化304奥氏体不锈钢时,其应变数值不能超过10%.
